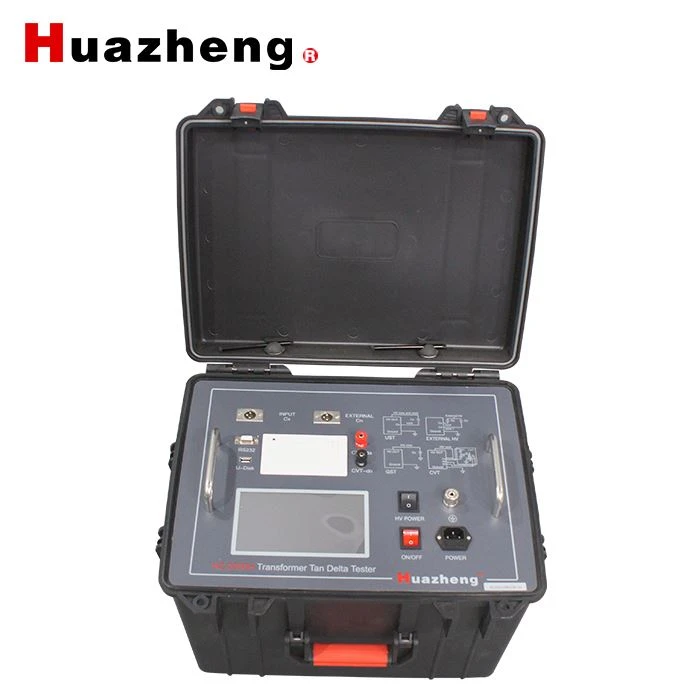

HZ-2000H Transformator Capacitate și Tan Delta Tester

Tester de capacitate a transformatorului HZ-2000H și Tan Delta Testerul de pierderi dielectrice a depășit limitările metodelor tradiționale de măsurare a podurilor prin adoptarea tehnologiei de alimentare cu conversie a frecvenței. Utilizează un microcontroler și tehnologie electronică modernă pentru a efectua conversia automată a frecvenței, conversia mod/număr și procesarea datelor. Testerul are capabilități puternice anti-interferențe, viteză rapidă de testare, precizie ridicată, digitizare automată și ușurință în operare. Sursa de alimentare utilizează o sursă de comutare de mare putere care emite unde sinusoidale pure de 45 Hz și 55 Hz, aplică automat presiune și poate furniza până la 10 kV de tensiune. De asemenea, filtrează automat interferența de 50 Hz, făcându-l potrivit pentru testele de câmp mari în medii cu interferențe electromagnetice semnificative, cum ar fi substații. Această metodă de măsurare a pierderilor dielectrice este utilizată pe scară largă în industria energetică pentru testarea transformatoarelor, inductorilor reciproci, carcaselor, condensatorilor, paratrăsnetelor și a altor echipamente.

Trimite anchetă

HZ-2000H Transformator Capacitate și Tan Delta Tester

Produse Video

Descrierea produselor

Testerul de capacitate a transformatorului și tan Delta HZ-2000H este un dispozitiv inteligent utilizat pentru a măsura tangenta pierderii dielectrice (tg δ) și valoarea capacității (Cx).

I. Caracteristica de performanță

Măsurare digitală de-înaltă precizie: utilizează tehnologia de filtrare digitală cu transformată Fourier pentru a măsura cu precizie capacitatea, pierderea dielectrică (tanδ) și alți parametri, facilitând măsurarea automată.

Capacitate puternică anti-interferențe: încorporează tehnologia de conversie a frecvenței pentru a elimina în mod eficient-interferențele de frecvență de alimentare de 50 Hz de la fața locului, asigurând achiziția de date fiabilă chiar și în medii cu interferențe electromagnetice (EMI) puternice.

Funcționare intuitivă și -prietenoasă pentru utilizator: are un ecran LCD complet-tactil, foarte-mai mare. Interfața grafică afișează în mod clar întregul proces de măsurare, permițând operarea cu o pregătire minimă a operatorului. Măsurătorile complete prin control tactil.

Gestionare inteligentă a datelor: Cipul de calendar integrat și memoria de{0}}capacitate mare permit stocarea rezultatelor testelor oricând. Acceptă examinarea datelor istorice și imprimarea la-la cerere. Afișează și imprimă ora curentă alături de marcajele de timp de stocare.

Proces automat de măsurare: microprocesorul controlează în mod inteligent secvența de măsurare. Utilizatorii selectează pur și simplu modul de măsurare, iar instrumentul finalizează automat achiziția datelor.

Design portabil integrat:-condensatorul standard și sursa de alimentare de-înaltă tensiune (HV) simplifică testarea pe teren și minimizează cerințele de cablare externă.

Suport pentru măsurarea pierderilor dielectrice de ulei: Precizia ridicată a măsurării îndeplinește cerințele de testare a pierderii dielectrice a uleiului. Compatibil cu o cupă de ulei standard și cabluri de testare dedicate pentru măsurarea tanδ de ulei.

Cablare inversă cu ecranare LV: Permite măsurarea pierderilor dielectrice de cablare inversă de 10 kV pe C11 (din CVT-uri de 220 kV) fără a deconecta cablurile, chiar și atunci când magistrala CVT este legată la pământ.

Testarea tensiunii de rezistență CA: potrivit pentru testele de tensiune de rezistență CA pe părțile secundare PT/CT și sisteme de joasă-tensiune de 400 V.

Compatibilitate cu sursă de alimentare cu frecvență largă-: detectează automat frecvența sursei de alimentare HV externă (40Hz–70Hz). Compatibil cu surse de alimentare cu frecvență variabilă sau surse de alimentare rezonante în serie pentru testarea pierderilor dielectrice de-capacitate mare,-înaltă tensiune.

Testare și protecție CVT cuprinzătoare: efectuează testarea cu auto{0}}excitare CVT (SF6). Permite setarea limitelor de protecție cvadruple (HV/Current, LV/Current) pentru a proteja personalul și echipamentul.

Măsurare completă a parametrilor CVT: în timpul testelor CVT, măsoară automat valorile capacității și tanδ pentru ambele condensatoare divizor (C1, C2) și capacitatea totală CVT.

Ieșire de imprimare termică: imprimantă termică integrată cu ceas calendar pentru rezultate imediate de copiere pe hârtie.

Rețea și control de computer: Echipat cu o interfață de computer care permite controlul centralizat a până la 32 de instrumente de pe un singur computer. Facilitează integrarea în sistemele vehiculelor de testare HV pentru măsurarea unificată, procesarea datelor și generarea de rapoarte.

Protecție cuprinzătoare de împământare: detectarea stării de împământare previne activarea dacă împământarea este absentă sau defectuoasă, interzicând ieșirea HV. Protecția la supra-curent protejează instrumentul împotriva deteriorării în timpul scurtcircuitelor sau defecțiunilor.

Protecție împotriva șocurilor operatorului: Oprește imediat ieșirea HV la contactul accidental al operatorului cu componentele sub tensiune, asigurând siguranța testerului.

Transformer Capacitance And Tan Delta Tester

II.Indicatori Tehnici

Parametru	Caietul de sarcini
Precizie – Cx	±(citire × 1% + 1 pF)
Precizie – tanδ	±(citire × 1% + 0.00040)
Indicele anti-interferențe	Anti-interferențe de conversie în frecvență; menține precizia sub interferența de 200%.
Gama de capacitate – HV intern	3 pF - 60000 pF / 10 kV; 60 pF - 1 μF / 0,5 kV
Interval de capacitate – HV extern	3 pF - 1.5 μF / 10 kV; 60 pF - 30 μF / 0,5 kV
Rezoluţie	Până la 0,001 pF; 4 cifre semnificative
tanδ Gama	Fără limită; rezoluție 0,001%
Identificare automată	Identifică automat capacitatea, inductanța și rezistența
Gama de curent de testare	10 μA - 5 A
Tensiune internă de înaltă – Domeniu de setare	0.2 - 10 kV
Tensiune internă de înaltă – curent de ieșire maxim	200 mA
Reglarea Tensiunii	Setare arbitrară a tensiunii (de exemplu, 5123 V)
Frecvența de testare	40 - 70 Hz (o singură frecvență, setare arbitrară, de exemplu, 48,7 Hz)
Moduri cu frecvență dublă	50 ± 0,1 Hz la 50 ± 10 Hz (conversie automată, opțional); 60 ± 0,1 Hz la 60 ± 10 Hz (conversie automată, opțional)
Precizia frecvenței	±0,01 Hz
Tensiune înaltă externă – curent de testare maxim	5 A (frecvență de alimentare sau conversie de frecvență 40–70 Hz, conexiune pozitivă)
Tensiune înaltă externă – Tensiune/curent maximă de testare	10 kV / 5 A (frecvență de alimentare sau conversie de frecvență 40–70 Hz)
Ieșire de joasă tensiune cu autoexcitare CVT	3 - 50 V, 3 - 30 A
Timp de măsurare	Aproximativ 40 s (diferă în funcție de metodă)
Putere de intrare	180 - 270 VAC, 50 Hz ± 1% (putere municipală sau generator)
Imprimanta	Micro imprimanta termica
Temperatura de operare	–10 grade - 50 grade
Umiditatea relativă	< 90%
Dimensiuni generale	430 × 330 × 350 mm
Greutate	28 kg

Transformer Capacitance And Tan Delta Tester 2

Transformer Capacitance And Tan Delta Tester 3

III.AmbalareLeste deInstrument

Nu.	Articol	Cant
1	Linie de alimentare	1
2	Plumb la pământ	1
3	Linie de testare CVT Black	1
4	Linie roșie de testare CVT	1
5	Imprimați hârtie	1
6	Cablu Cx Cn	2
7	Cablu de înaltă tensiune	1
