În cadrul fiecărei tensiuni de testare, relația dintre precizia testului de rezistență și rezistența la scară largă

Gama de rezistență

precizie

±5%

±20%

Valoarea de rezistență la scară completă corespunzătoare fiecărei tensiuni de testare

Tensiune de testare

Valoare de rezistență la scară completă

100V

200GΩ

250V

500GΩ

500V

1.00 TΩ

1000V

2.00 TΩ

2500V

5.00 TΩ

5000V

10.0 TΩ

timp de testare

Setarea intervalului

Reglabil de la 10 secunde la 99 minute

Puterea de testare

Tensiune de testare fixă

100V, 250V, 500V, 1000V, 2500V, 5000V

Tensiune de testare personalizată

50V-5000V

Tensiunea minimă de pas este de 10V. Când utilizați controlul navetei cu un singur buton, valoarea de tensiune a pasului va comuta automat între 10V, 100V și 200V cu viteza navetei. Cu cât viteza este mai mare, cu atât este mai mare valoarea tensiunii de pas.

Precizia de ieșire a tensiunii

0%-+10%

Curent de scurtcircuit

1mA-6mA, reglabil, pasul 1mA

Precizia curentului de scurtcircuit

±5%

Putere continuă de ieșire

25W

Voltmetru

Gama de măsurare

AC/DC 10V-660V, ± (2%+3 caractere)

Frecvența tensiunii de curent alternativ

25Hz-85Hz, rezoluție 0,1Hz, precizie ± 0,2Hz

Măsurarea tensiunii de ieșire

precizie

± (2%+3 cuvinte)

Măsurarea capacității

Gama de măsurare

10NF-25uf, tensiune de testare mai mare sau egală cu 100V

precizie

± 10%± 5NF

Rata de descărcare a eșantionului de capacitate

rata de descărcare

De la 5kV la 50V, mai puțin sau egal cu 0,47s/UF

Condiții de utilizare și formă

Putere de curent alternativ

85-264Vrms, 50/60Hz, 65Va

Baterie încorporată

16.8V, 4400mAh Baterie de litiu

încărcător încorporat

16.8V 2.3A

durata de viață a bateriei

5kV@100mΩ încărcare, aproximativ 6 ore

Dimensiuni

320mm (lungime) × 270mm (lățime) × 150mm (înălțime)

greutate

3,9 kg

Temperatura de funcționare

-10 grad -50 grad

Umiditate relativă

<90%, no condensation

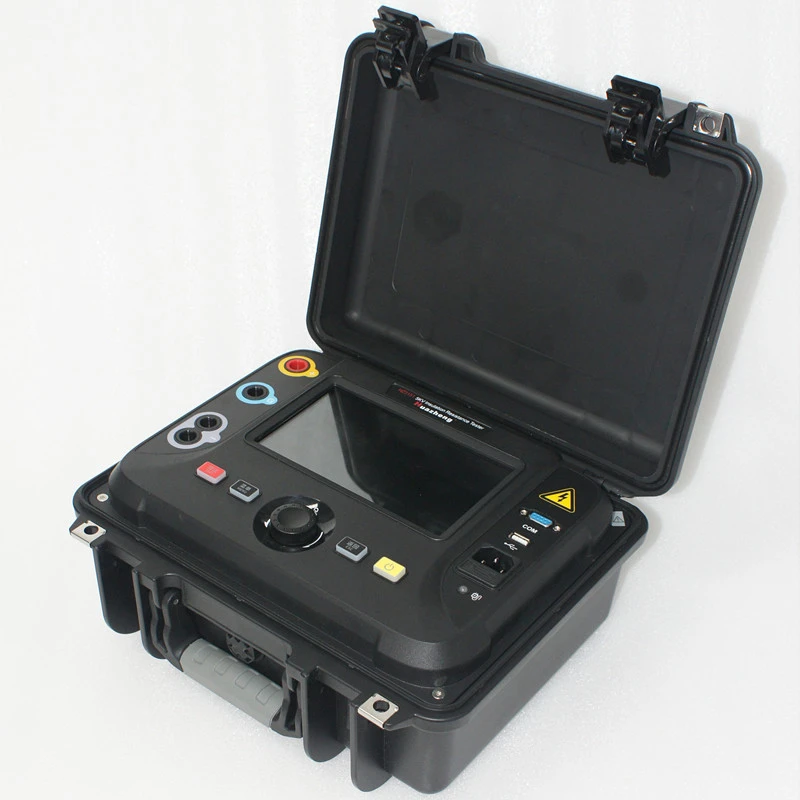

Ecran tactil capacitiv.

Mărimea afișajului este de 7 inci; Rezoluția este de 1024 × 600.

Testați sursa de alimentare „+” terminalul de ieșire pozitiv.

Terminalul de pază (inel de pază).

Testați terminalul de ieșire negativ al sursei de alimentare "-" și terminalul de conectare al stratului de ecranare al firului de testare.

Terminalul superior este terminalul de conectare a scutului de plumb de testare.

Terminalul inferior este terminalul de ieșire negativ al sursei de alimentare a testului "-".

Porniți, opriți butonul de testare, cu lumina de fundal de culoare RGB.

Pe interfața de setare a parametrilor de testare sau pe interfața de afișare a datelor de testare, apăsați și apăsați timp de 2 secunde pentru a porni testul și apăsați scurt pentru a opri testul. Și când lumina de fundal a butonului este verde, înseamnă că testul s -a oprit; Când este roșu, înseamnă că testul este în desfășurare.

Butonul de meniu. Apăsați scurt pentru a intra rapid în interfața principală a meniului.

Cheia de returnare. Reveniți rapid la interfața anterioară sau ieșiți din funcția curentă.

Buton de alimentare. Apăsați lung timp de 2 secunde pentru a porni, apăsați lung timp de 2 secunde pentru a opri.

Navetă de jog cu un buton cu lumină de culoare RGB.

Puteți ajusta rapid poziția cursorului și depanați valoarea, iar cheia este echivalentă cu cheia „Confirmați”.

Interfață de comunicare RS232, interfață opțională de comunicare RS485.

Interfață USB. Pentru stocarea datelor de testare a datelor de testare și a fișierelor de upgrade de instrumente, vă rugăm să utilizați Fat32 Format USB.

Interfață de putere. Adică, intrarea de putere a încărcătorului încorporată, siguranța încorporată de 250V 2A.

indicator de încărcare.

Roșu: încărcare; Verde: complet încărcat.

Încărcătorul încorporat are o limită de timp de încărcare maximă de 5 ore. Odată ce timpul de încărcare depășește 5 ore, funcția de încărcare va fi oprită automat și indicatorul de încărcare va ieși.
