1. Prezentare generală de bază

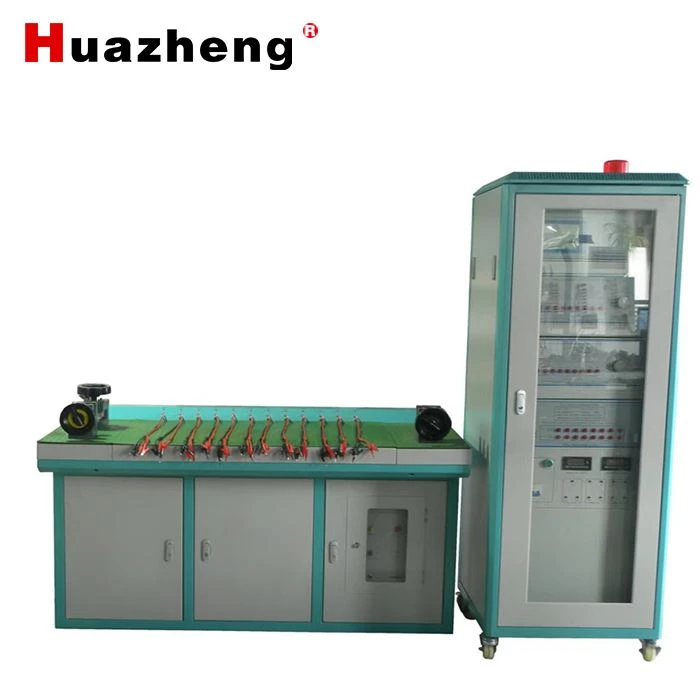

Bancul de testare vertical HGQH(12)-C este un set complet de echipamente de calibrare automată produs de Huazheng Electric, dedicat calibrării transformatoarelor de curent (CT) și transformatoarelor de potențial (PT) în sistemele de alimentare. Întregul sistem constă din calibrator de transformator HGQA-C, cutie de sarcină FY98 CT/PT, unitate de control pentru reglarea tensiunii, amplificatoare standard de curent/tensiune, fire de testare și software de calibrare suport. Adoptă tehnologia de măsurare inteligentă DSP de a treia-generație bazată pe principiul de măsurare heterodină, depășind în mod eficient defectele de interferență de temperatură și frecvență ale circuitelor tradiționale de comparare a impedanței-fazelor și acceptă verificarea transformatorului de laborator și-la fața locului.

2. Specificații de bază de siguranță

Reguli de siguranță obligatorii

Doar tehnicienii profesioniști autorizați pot opera, dezasambla și repara banca.

Este necesară împământarea fiabilă a carcasei echipamentului înainte de pornire-; nu conectați/deconectați firele de testare sub tensiune.

Operare interzisa in medii umede, inflamabile si explozive; păstrați echipamentul uscat și curat.

Înfășurarea secundară a CT nu trebuie să fie deschis-în circuit; Înfășurarea secundară PT nu trebuie să fie scurtcircuitată-în timpul testării.

Opriți alimentarea cu energie înainte de cablare, înlocuire a accesoriilor sau întreținere; potriviți numai siguranța specificată și cablul de alimentare.

Terminalele de înaltă tensiune și coloanele de testare transportă electricitate; evitați atingerea pieselor metalice sub tensiune expuse pentru a preveni șocurile electrice.

3. Fundament teoretic: CT & PT Introducere

Transformator de curent (CT)

Măsurarea CT: Convertiți curentul primar ridicat în curent secundar standard de 5A, cu izolație de izolare pentru siguranță, măsurare unificată pentru toate nivelurile de curent, cu clase de precizie cuprinse între 0,01 și 5.

CT de protecție: curent de alimentare pentru dispozitivele de protecție a releelor ​​sistemului de alimentare în caz de defecțiuni de scurt-circuit; precizie marcată ca 5P/10P (eroare permisă 5%/10%).

Principiul de funcționare: Două înfășurări izolate reciproc; primar conectat în serie cu circuitul de putere, secundar conectat la instrumente de măsură pentru a izola tensiunea înaltă.

Transformator de potențial (PT)

Reduceți tensiunea înaltă a rețelei la tensiunea secundară joasă standard (100V/100/√3V/110V etc.) pentru măsurarea tensiunii, puterii și energiei și protecția releului.

Capacitate redusă (nivel VA-), înfășurare primară paralelă cu circuitul, secundar paralel cu contoare/relee pentru protecția de izolare la-înaltă tensiune.

Clasificarea Calibratorului Transformatorului

Tip comparație directă: Testați direct semnalele secundare ale transformatorului standard și testate; operare simplă, dar limitată la sarcini Mai mari sau egale cu 1 VA și precizie de testare limitată.

Tip de măsurare heterodină (acest produs): Calculați eroarea prin semnale diferențiale, impact mic-eroare de sine, clase de precizie aplicabile largi, cost de producție scăzut; acceptă auto-calibrare, judecare automată a polarității, alarmă de eroare de raport.

4. Compoziția sistemului și parametrii tehnici principali

4.1 Componente complete ale sistemului

Calibrator principal HGQA-C (panou LCD englezesc 320×240, tastatură digitală)

Cutie de încărcare FY98 CT & PT

Dulapul de comandă al regulatorului de tensiune principală de 7 kVA + 2kVA-reglare fină

Surse standard de curent/tensiune cu auto-amplificare, fire de testare de-curenți mari dedicate

Software de management al calibrării computerului

4.2 Parametri generali ai bancului

Alimentare: AC220V±10%, 50Hz±10%

Mediu de lucru: 0~40 grade, RH mai mică sau egală cu 85% (25 grade), altitudine<2500m

Capacitate de ieșire a regulatorului: 7kVA (0~250V, 30A), reglabil la cerere

Rezoluție de reglare: mai bună decât 0,04 V

4.3 Indicatori de bază ale calibratorului HGQA-C

Domeniul de măsurare

Componenta-în fază: 0,0001~200,0%, rezoluție 0,0001%

Componentă ortogonală (min): 0,001 ~ 999,9 Rezoluție: 0,001

Interval de testare curent: 1%~149% nominal In (1A/5A CT)

Domeniu de testare a tensiunii: 5% ~ 200% nominal Un (tensiuni secundare PT standard multiple)

Accuracy: Class 2 (reserve Class 1 margin); harmonic suppression ratio >40 dB

Funcții cheie

Alarma de inversare automată a polarității, prompt pentru raportul de transformare fals, protecție la-supracurent

Comutare automată a intervalului, demagnetizare-circuit închis pentru clasa S-CT

Interfață de comunicare RS232 pentru computer, auto{1}}calibrare offline, software actualizabil

Moduri duble de consum de energie:<15VA (with printer), <25VA (without printer)

Obiecte de testare acceptate: CT, PT, impedanța buclei secundare și admitanța

4.4 Parametrii casetei de încărcare FY98

Opțiuni pentru factor de putere: 0,8 / 1,0; frecventa 50Hz, tensiune rezistenta 2kV

Curent nominal: 1A / 5A; tensiune nominală: 100V, 100/√3V, 110V, 110/√3V

Domeniu de sarcină CT: 2.5~60VA; Gama de sarcină PT: 1,25 ~ 158,75 VA

Precizie: ±3%±0.01VA; acceptă controlul automat al computerului și comutarea manuală a vitezelor

5. Funcții de testare și moduri de cablare

Bancul acceptă 9 scheme standard de cablare de testare cu scheme de circuite dedicate:

Calibrare CT (CT standard / auto{0}}calibrare / CT bipolar)

Calibrare PT (potenţial scăzut / potenţial ridicat / auto{0}calibrare / PT bipolar)

Test de impedanță a buclei secundare

Testul de admitere al buclei secundare

Memento de funcționare cheie: Ajustați regulatorul de tensiune înapoi la zero înainte de a comuta treptele de sarcină pentru a evita deteriorarea echipamentului.

6. Funcția software de calibrare

Software-ul de gestionare a erorilor de transformator este în conformitate cu standardele naționale de verificare metrologică:

Acceptă introducerea manuală a datelor sau încărcarea automată a datelor de la calibrator

Control complet automat al testului, testare automată-încărcare completă/încărcare-uşoară a CT/PT

Sortarea automată a datelor, evaluarea erorilor, imprimarea rapoartelor și certificatelor

Interogare de date, analiză statistică, backup și recuperare, tutoriale de operare{0}}încorporate

7. Trei moduri de control al operațiunii

Control pe computer (recomandat): Funcționare complet automată software pentru PC, comutare automată a încărcării, generare automată de rapoarte, erori manuale minime, potrivite pentru calibrarea de rutină a masei.

Control pe bancă: Gazda calibratorului controlează procesul de testare; reglare manuală a casetei de încărcare, potrivită pentru inspecția la fața locului din fabrică.

Control manual: Reglarea completă manuală a regulatorului și a angrenajelor de sarcină, pentru calibrarea de laborator și depanarea echipamentelor.

8. Precauții de funcționare

Urmați cu strictețe schemele de cablare; inspecția completă a cablajului și confirmarea împământării înainte de pornire-.

Interziceți strict circuitul deschis secundar CT și scurtcircuitul secundar PT în timpul testării.

Instalați bariere de izolare pentru zona de testare pentru a preveni accesul personalului irelevant.

Utilizați numai fire de testare standard potrivite și conductori de curent, așa cum este cerut de plăcuțele de identificare ale transformatorului.

Mențineți echipamentul într-un mediu uscat, fără coroziune{0}; ștergeți cu o cârpă moale pentru curățare, evitați ploaia și-expunerea pe termen lung la lumina soarelui.

Nu dezasamblați dulapul fără autorizație, altfel garanția nu va fi valabilă
