Ce este echipamentul de laborator de testare de înaltă tensiune?

Un laborator de testare de înaltă tensiune (HV) este echipat cu un aparat specializat pentru testarea rezistenței dielectrice a echipamentelor electrice, a integrității izolației și a performanței sub tensiune de înaltă tensiune . Iată o defalcare a categoriilor cheie de echipamente și a funcțiilor lor:

1. Generatoare de înaltă tensiune

Transformatoare de testare HV AC:Generați tensiuni de curent alternativ (până la 2, 000 kv) . utilizat pentru frecvența de putere care rezistă la teste .

Generatoare HV DC:Produceți tensiuni de curent continuu (până la ± 1.200 kV) . esențiale pentru teste de rezistare a curentului curent -curent, testarea prin cablu și studii de poluare .

Generatoare de tensiune de impuls (generatoare Marx):Generați Lightning (1 . 2/50 µs) și comutarea (250/2500 µs) impulsuri (până la 3, 000 kv) . critic pentru testarea supratensiunii.

Cascade Transformers:Transformatoare cu mai multe etape pentru tensiuni de AC/DC ultra-înalte .

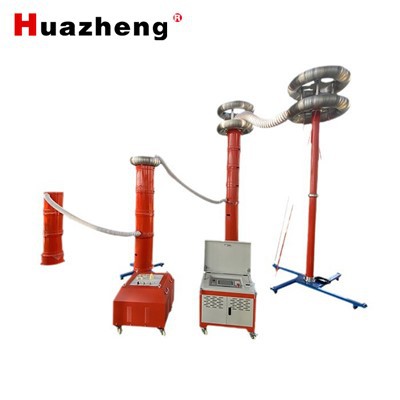

Sisteme de testare rezonante (VLF):Utilizați frecvența variabilă (0 . 1 Hz sau 30–300 Hz) pentru testarea cablului/a sarcinii cu capacbilitate lungă.

2. Echipament de măsurare și diagnosticare

Divizoare de tensiune (rezistiv/capacitiv):Scară în jos HV până la niveluri măsurabile pentru osciloscopuri .

Înregistratoarele cu impulsuri digitale:Capturați forme de undă cu impuls cu o precizie ridicată .

Detectoare de descărcare parțială (PD):Măsurați activitatea PD (niveluri de PC) pentru a evalua sănătatea izolației .

Analizatori de pierderi dielectrice (TAN δ):Cuantificați factorul de disipare a izolației .

Senzori EMI:Detectează interferența electromagnetică în timpul descărcărilor .

3. Sisteme de sprijin

Camere de control:Camere protejate cu sisteme de control computerizate pentru o funcționare sigură .

Bucșă HV și terminații:Echipament de interfață în testare (e . g ., transformatoare, GIS) .

Celulele de testare/incinte protejate:Ecranare electromagnetică pentru a preveni interferența externă .

Camere de mediu:Simulați temperatura/umiditatea pentru testarea bazată pe climă .

Sisteme de împământare:Critical pentru siguranță (e . g ., rețele de plasă, tije) .

4. Siguranță și protecție

Sisteme de blocare:Dezvoltați automat la accesul neautorizat .

Controluri de oprire de urgență:Tăiați instantaneu puterea .

Sisteme de avertizare:Audio/alarme vizuale (e . g ., sirene, strobe) .

Platforme izolatoare și bariere:Protejați personalul .

5. Echipamente de testare specializate

Camere de testare a poluării:Simulați sare-fog/contaminanți pentru testarea izolatorului .

Sisteme criogene:Pentru teste de echipament de superconductor .

Platforme de testare GIS/GIL:Contări dedicate pentru sisteme izolate pe gaz .

Seturi de testare a transformatorului:Măsurați raportul de rotații, rezistența la înfășurare, etc. .

6. Echipamente auxiliare

Cabluri și conectori HV:Conexiuni grele, cu pierdere scăzută .

Testeri de ulei izolant:Analizați tensiunea de descompunere a uleiului, umiditatea, particulele .

SF₆ GAS ANALIZĂRI:Verificați puritatea și descompunerea în angrenajul izolat pe gaz .

Standarde cheie

Echipamentele respectă standardele internaționale:

IEC 60060-1/2/3:Tehnici de testare HV .

IEC 60270:Măsurători parțiale de descărcare .

IEEE Std 4:Tehnici standard (SUA) .

Aplicații

Teste de tip:Certificarea echipamentelor noi (e . g ., transformatoare, cabluri) .

Teste de rutină:Verificări din fabrică pe liniile de producție .

R&D:Studii materiale de izolare, validare tehnologie nouă .

Diagnostic:Evaluarea condițiilor infrastructurii îmbătrânite .

Tendințe emergente

Generatoare HV în stare solidă:Înlocuiri compacte, eficiente pentru transformatoarele tradiționale .

Diagnostice conduse de AI:Recunoașterea automată a modelului PD .

Frecvență ultra-înaltă (UHF) Senzori PD:Sensibilitate îmbunătățită pentru GIS .

Siguranță mai întâi!

HV Labs aplică protocoale stricte:Funcționare la distanță, Reguli cu persoană dublă, Rutine de descărcare pre-testare, șiLockout/Tagout (loto)proceduri pentru prevenirea accidentelor .
