Cum să utilizați un analizor de răspuns în frecvență de baleiaj pentru testarea antenei de corecție?

Hei acolo! În calitate de furnizor de analizoare de răspuns în frecvență Sweep, sunt încântat să vă împărtășesc cum să utilizați acest dispozitiv ingenios pentru testarea antenei de corecție. Indiferent dacă sunteți un profesionist experimentat sau doar ați început în lumea testării antenelor, acest ghid vă va ghida prin proces pas cu pas.

Ce este un analizor de răspuns în frecvență de baleiaj?

În primul rând, să trecem rapid peste ce este un analizor de răspuns în frecvență. Pe scurt, este un instrument care măsoară răspunsul în frecvență al unui dispozitiv testat (DUT). Acesta trimite un semnal cu frecvență de baleiaj prin DUT și măsoară semnalul de ieșire. Analizând relația dintre semnalele de intrare și de ieșire, putem obține informații valoroase despre performanța DUT-ului.

De ce să folosiți un analizor de răspuns în frecvență de baleiaj pentru testarea antenei cu patch?

Antenele patch sunt utilizate pe scară largă în diverse aplicații fără fir, cum ar fi Wi-Fi, Bluetooth și GPS. Testarea acestor antene este crucială pentru a vă asigura că îndeplinesc standardele de performanță cerute. Un analizor de răspuns în frecvență ne poate ajuta să măsurăm parametri importanți ai antenei, cum ar fi pierderea de retur, câștigul și modelul de radiație.

Noțiuni introductive cu testarea antenei de corecție

Înainte de a ne aprofunda în procesul de testare, să adunăm echipamentul necesar:

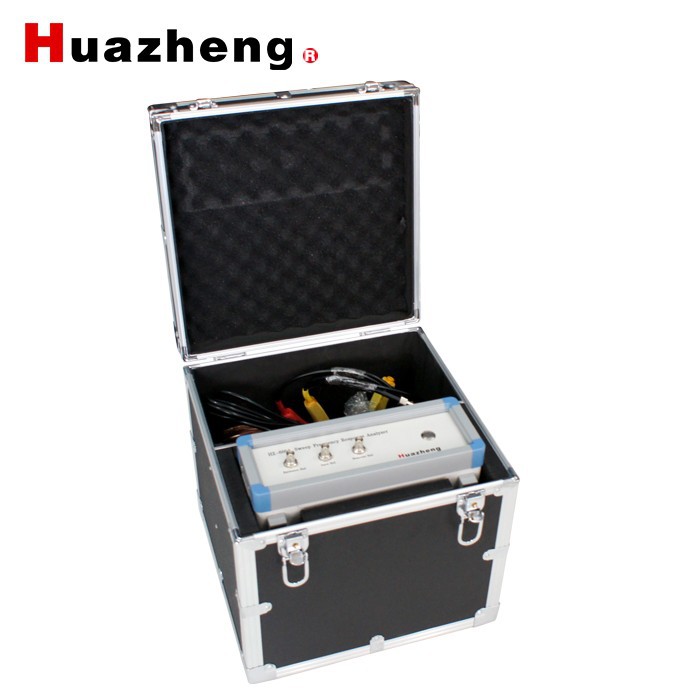

• Analizor de răspuns în frecvență: desigur, veți avea nevoie de unul dintre acestea. Oferim o gamă de analizoare de înaltă calitate, cum ar fiKit de testare Sfra pentru analizor de răspuns în frecvență de baleiaj în 3 fazeiar celHZ-600A+ Analiza răspunsului în frecvență a transformatorului Echipament de testare SFRA.
• Patch Antenna: antena pe care doriți să o testați.
• Cabluri coaxiale: Pentru a conecta analizorul la antenă.
• Dispozitiv de testare: opțional, dar poate ajuta la menținerea antenei pe loc și la asigurarea unor condiții de testare consistente.

Pasul 1: Configurați echipamentul

1. Conectați Cablurile: Conectați un capăt al cablului coaxial la portul de ieșire al analizorului de răspuns în frecvență de baleiaj și celălalt capăt la portul de intrare al antenei patch. Asigurați-vă că conexiunile sunt sigure pentru a evita orice pierdere de semnal.
2. Porniți analizorul: Porniți Analizorul de răspuns în frecvență de baleiaj și lăsați-l să se încălzească câteva minute. Acest lucru permite analizorului să se stabilizeze și să asigure măsurători precise.
3. Configurați Analizorul: Setați intervalul de frecvență pe care doriți să îl testați. Pentru antenele cu corecție, un interval de frecvență comun este de la 2,4 GHz la 2,5 GHz pentru aplicațiile Wi-Fi sau de la 5 GHz la 5,8 GHz pentru Wi-Fi de viteză mai mare. De asemenea, puteți seta alți parametri, cum ar fi rata de baleiaj și numărul de puncte de măsurare.

Pasul 2: Calibrați analizorul

Calibrarea este un pas important pentru a asigura măsurători precise. Majoritatea analizoarelor cu răspuns în frecvență de baleiaj vin cu un kit de calibrare care include un standard scurt, deschis și de încărcare.

1. Calibrare scurtă: Conectați standardul scurt la portul de ieșire al analizorului. Analizorul va măsura reflexia de la scurtcircuit și va folosi aceste informații pentru a corecta orice pierderi de cablu și nepotriviri de impedanță.
2. Deschideți Calibrare: Înlocuiți standardul scurt cu standardul deschis și repetați măsurarea. Analizorul va măsura reflexia de la deschidere și va actualiza datele de calibrare.
3. Calibrarea încărcăturii: În cele din urmă, conectați standardul de încărcare la portul de ieșire și măsurați reflexia. Standardul de încărcare este conceput pentru a absorbi tot semnalul de intrare, astfel încât reflexia ar trebui să fie aproape de zero.

Pasul 3: Măsurați pierderea de rentabilitate

Pierderea de returnare este o măsură a cât de mult din semnalul de intrare este reflectat înapoi de la antenă. O pierdere de retur scăzută indică faptul că antena este bine potrivită cu linia de transmisie și radiază cea mai mare parte a puterii de intrare.

1. Începeți măturarea: Odată ce analizorul este calibrat, începeți măsurarea frecvenței. Analizorul va trimite un semnal cu frecvență de baleiaj prin antenă și va măsura semnalul reflectat.
2. Analizați rezultatele: Analizorul va afișa pierderea de întoarcere în funcție de frecvență. Căutați frecvența la care pierderea de rentabilitate este minimă. Aceasta este frecvența de rezonanță a antenei. O antenă corectă ar trebui să aibă o pierdere de retur de cel puțin -10 dB la frecvența de rezonanță.

Pasul 4: Măsurați câștigul

Câștigul este o măsură a cât de eficient antena convertește puterea de intrare în putere radiată într-o anumită direcție. Măsurarea câștigului unei antene patch necesită o antenă de referință cu un câștig cunoscut.

1. Configurați antena de referință: Așezați antena de referință în aceeași poziție cu antena patch și conectați-o la analizor. Asigurați-vă că antena de referință este orientată în aceeași direcție cu antena cu patch.
2. Măsurați câștigul: Porniți din nou măsurarea frecvenței și măsurați câștigul antenei de referință. Apoi, înlocuiți antena de referință cu antena patch și măsurați câștigul acesteia. Diferența dintre cele două câștiguri este câștigul antenei patch față de antena de referință.

Pasul 5: Măsurați modelul de radiație

Modelul de radiație arată modul în care antena radiază putere în direcții diferite. Măsurarea modelului de radiație necesită o configurație de testare care poate roti antena și măsura radiația în unghiuri diferite.

1. Configurați dispozitivul de testare: Dacă utilizați un dispozitiv de testare, așezați antena patch în dispozitiv și asigurați-vă că este centrat și nivelat. Dispozitivul de testare ar trebui să poată roti antena atât în ​​planul azimut, cât și în cel al elevației.
2. Începeți măsurarea: Rotiți antena în trepte mici și măsurați radiația la fiecare unghi. Analizorul va afișa modelul de radiație ca grafic polar sau grafic 3D. Căutați lobul principal, care este direcția de radiație maximă, și lobii laterali, care sunt vârfurile radiației secundare.

Pasul 6: Analizați rezultatele

După ce ați finalizat măsurătorile, este timpul să analizați rezultatele. Căutați orice anomalii sau abateri de la performanța așteptată. Dacă pierderea de returnare este prea mare, ar putea indica o problemă cu designul antenei sau cu procesul de fabricație. Dacă câștigul este prea scăzut, ar putea fi din cauza unei potriviri slabe a antenei sau a unui material de antenă de calitate scăzută.

Pasul 7: faceți ajustări și repetați testarea

Dacă găsiți probleme cu performanța antenei, puteți face ajustări la designul antenei sau procesul de fabricație și puteți repeta testarea. Acest proces iterativ vă poate ajuta să optimizați performanța antenei și să vă asigurați că îndeplinește standardele cerute.

Concluzie

Utilizarea unui analizor de răspuns în frecvență de baleiaj pentru testarea antenei patch este un proces simplu care poate oferi informații valoroase despre performanța antenei. Urmând pașii menționați în acest ghid, puteți măsura parametri importanți ai antenei, cum ar fi pierderea de întoarcere, câștigul și modelul de radiație și vă puteți asigura că antenele dvs. de corecție îndeplinesc standardele de performanță necesare.

Dacă sunteți interesat să achiziționați un analizor de răspuns în frecvență de baleiaj pentru nevoile dvs. de testare a antenei de corelare sau dacă aveți întrebări despre produsele noastre, nu ezitați săcontactaţi-ne. Suntem aici pentru a vă ajuta să găsiți soluția potrivită pentru cerințele dvs. de testare.
