Cum se utilizează un tester digital DC HI POT pentru testarea izolației?

Testarea izolației este o procedură crucială în sistemele electrice pentru a asigura siguranța, fiabilitatea și performanța optimă. Un tester digital DC HI POT este un instrument esențial pentru această sarcină, oferind măsurători precise și eficiente. În calitate de furnizor digital DC HI HI POT Tester, sunt aici pentru a vă ghida prin procesul de utilizare a acestui dispozitiv în mod eficient.

Înțelegerea elementelor de bază ale unui tester digital DC Hi Pot

Înainte de a intra în procesul de testare, este important să înțelegem ce este un tester digital DC Hi Pot și cum funcționează. Un tester digital DC HI POT, cunoscut și sub denumirea de tester de mare potențial DC, este utilizat pentru a aplica o tensiune DC ridicată pe un dispozitiv sau un circuit electric pentru a verifica integritatea izolației sale. Prin măsurarea curentului de scurgere, testerul poate determina dacă există defecțiuni de izolare sau puncte slabe.

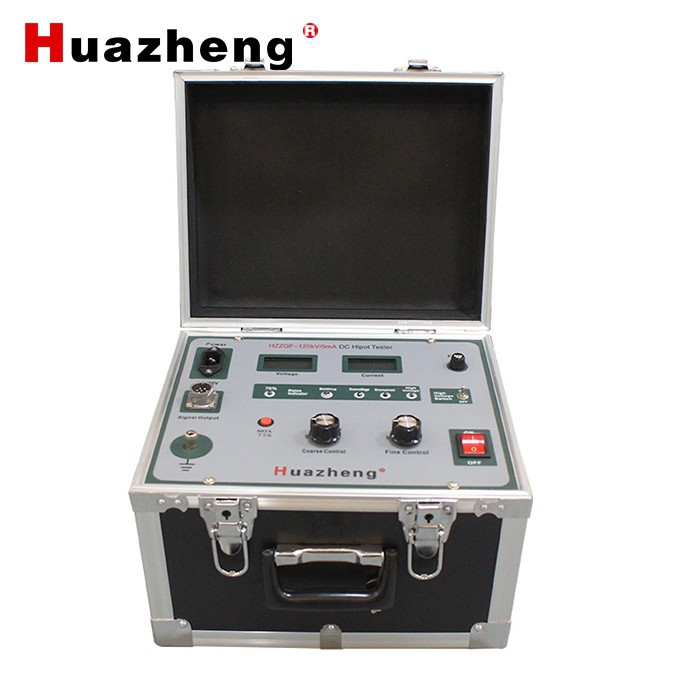

NoastreTester digital dc hi hi potOferă caracteristici avansate, cum ar fi afișarea digitală, parametrii de testare programabili și protecția curentă peste. Aceste caracteristici o fac o opțiune fiabilă și de utilizator - prietenoasă pentru testarea izolației.

Pre -preparate de testare

Siguranța mai întâi

Siguranța este de cea mai mare importanță atunci când utilizați un tester digital DC Hi Pot. Asigurați -vă că purtați echipamente personale de protecție personală (PPE), cum ar fi mănuși izolate și ochelari de siguranță. De asemenea, asigurați -vă că zona de testare este bine ventilată și lipsită de orice materiale inflamabile sau explozive.

Inspecția echipamentului

Înainte de a începe testul, inspectați testerul digital DC Hi Pot pentru orice deteriorare vizibilă. Verificați cablul de alimentare, cablurile de testare și toate conexiunile pentru integritate. Asigurați -vă că testerul este calibrat în conformitate cu specificațiile producătorului. Calibrarea incorectă poate duce la rezultate inexacte ale testelor.

Dispozitiv sub testare (DUT) Pregătirea

Dispozitivul testat trebuie deconectat de la sursa de alimentare și de orice alte conexiuni electrice. Descărcați orice energie stocată în DUT pentru a evita șocul electric. Curățați suprafețele DUT pentru a îndepărta orice murdărie, praf sau umiditate, deoarece acestea pot afecta măsurarea rezistenței la izolare.

Configurarea testatorului digital dc hi hi pot

Porniți

Conectați testerul digital DC HI POT la o sursă de alimentare adecvată. Porniți testerul și lăsați -l să fie inițializat. Afișajul digital va afișa setările inițiale și starea testerului.

Selectarea parametrilor

Selectați parametrii de testare corespunzători pe baza cerințelor dispozitivului testat. Principalii parametri de setat includ tensiunea de testare, timpul de testare și limita de curent de scurgere.

• Tensiune de testare: Tensiunea de testare trebuie determinată în funcție de ratingul de izolare a DUT. De exemplu, pentru dispozitivele de tensiune joasă, o tensiune de testare de 500V sau 1000V poate fi suficientă, în timp ce echipamentele de înaltă tensiune pot necesita o tensiune de testare de câteva mii de volți. NoastreTester hipot de 300kV de înaltă tensiune de înaltă tensiuneeste potrivit pentru testarea izolației de înaltă tensiune.
• Timp de testare: Timpul de testare este durata pentru care tensiunea de testare va fi aplicată DUT. Un timp tipic de testare poate varia de la câteva secunde la câteva minute, în funcție de natura DUT.
• Limita curentă de scurgere: Setați limita de curent de scurgere pe baza performanței de izolare preconizate a DUT. Dacă curentul de scurgere măsurat depășește această limită în timpul testului, acesta indică o posibilă eroare de izolare.

Conexiune de testare

Conectați conducerea testului la terminalele corespunzătoare de pe testerul digital DC HI POT și DUT. Plumbul pozitiv este de obicei conectat la terminalul de ieșire cu tensiune ridicată, iar plumbul negativ este conectat la terminalul de sol. Asigurați -vă că conexiunile sunt sigure pentru a evita orice lecturi arcuite sau false.

Efectuarea testului de izolare

Începeți testul

Odată ce toți parametrii sunt setați și cablurile de testare sunt conectate, porniți testul apăsând butonul de pornire de pe testerul digital DC HI POT. Testerul va crește treptat tensiunea către tensiunea de testare setată și o va menține pentru timpul de testare specificat.

Monitorizarea testului

În timpul testului, monitorizați afișarea digitală a testerului pentru curentul de scurgere măsurat și tensiunea de testare. Dacă curentul de scurgere depășește limita de setare, testerul va opri automat testul și va afișa o alarmă. Aceasta indică o potențială problemă de izolare în DUT.

Încheierea testului

După ce a trecut timpul de testare, testerul va reduce automat tensiunea la zero. Așteptați câteva secunde pentru a permite DUT să descarce orice energie rămasă. Apoi, deconectați testul de la DUT.

Analizarea rezultatelor testelor

Trece sau eșuează criterii

Rezultatele testelor sunt de obicei evaluate pe baza curentului de scurgere măsurat și a rezistenței la izolare. Dacă curentul de scurgere măsurat este sub limita setată și rezistența la izolare se află în intervalul așteptat, DOT -ul trece testul. În caz contrar, nu reușește testul.

Păstrarea înregistrărilor

Este important să înregistrați rezultatele testelor, inclusiv tensiunea de testare, timpul de testare, curentul de scurgere măsurat și rezistența la izolare. Această înregistrare poate fi utilizată pentru referințe viitoare, control de calitate și întreținere.

Post - Proceduri de testare

Oprirea echipamentelor

Opriți testerul digital DC HI POT și deconectați -l de la sursa de alimentare. Depozitați testerul într -un loc uscat și sigur pentru a preveni deteriorarea.

Re -re -energizare

Dacă DOT -ul trece testul de izolare, acesta poate fi conectat la sursa de alimentare și introdus în serviciu. Cu toate acestea, dacă nu reușește testul, sunt necesare investigații și reparații suplimentare înainte de a re -energiza DUT.

Depanarea problemelor comune

Călătorii false

Călătorii false, în cazul în care testerul oprește testul din cauza unei condiții aparente peste - curente atunci când nu există o defecțiune de izolare reală, pot fi cauzate de conexiuni libere, de cabluri de testare murdare sau interferențe electromagnetice. Verificați toate conexiunile și curățați cablurile de testare. Dacă problema persistă, încercați să mutați testerul într -o altă locație pentru a reduce interferența electromagnetică.

Lecturi inexacte

Citirile inexacte se pot datora calibrării incorecte, a cablurilor de testare deteriorate sau a configurației necorespunzătoare a testului. Re -calibrare testerul conform instrucțiunilor producătorului, înlocuiți orice cabluri de testare deteriorate și dublați - verificați configurarea testului.

De ce să alegeți testerii noștri digitali DC Hi Pot

Testerii noștri digitali DC Hi Pot sunt concepute cu cea mai recentă tehnologie pentru a oferi teste de izolare exacte și fiabile.Set de test Hipot DC de 400kV de înaltă precizie de 400kV 5mAOferă măsurători de înaltă precizie, ceea ce o face adecvată pentru aplicații solicitante.

De asemenea, oferim asistență excelentă pentru clienți, inclusiv asistență tehnică și instruire. Echipa noastră de experți vă poate ajuta să selectați testerul potrivit pentru nevoile dvs. specifice și să vă ghideze prin procesul de testare.

Contactați -ne pentru cumpărare și consultare

Dacă sunteți interesat să achiziționați un tester digital DC Hi Pot sau aveți întrebări cu privire la testarea izolației, vă încurajăm să ne contactați. Echipa noastră de vânzări este gata să vă ajute cu selecția produselor, prețurile și orice alte întrebări. Contactați -ne astăzi pentru a începe o discuție productivă despre cerințele dvs. de testare a izolației.

Referințe

• Manual de testare a izolației electrice, ediția a treia, de Keith B. McGahan
• Standard IEEE pentru testarea rezistenței la izolare a echipamentelor electrice, IEEE Std 43 - 2000
